換熱器材質選擇
換熱器選材應考慮以下條件：設備的設計壓力、設計溫度、介質特性及操作特點；鋼材的力學、物理性能和化學成分；鋼材的焊接性能、冷熱加工性能、熱處理性能等；容器的制造工藝；經濟合理性(材料的價格、制造費用)；換熱器的設計使用壽命。
換熱器用鋼的標準、冶煉方法、熱處理狀態、許用應力、無損檢測標準及檢測項目均應按GBI50．201l《壓力容器》及其附錄的規定。綜上，本設備管箱鋼板用材選擇15CrMoR堆焊不銹鋼；管板及設備法蘭用材選擇l5CrMo鍛件堆焊不銹鋼，鍛造級別為Ⅳ級；換熱管材料選用0Crl8Ni10Ti；殼程筒體材料選用Q345R。

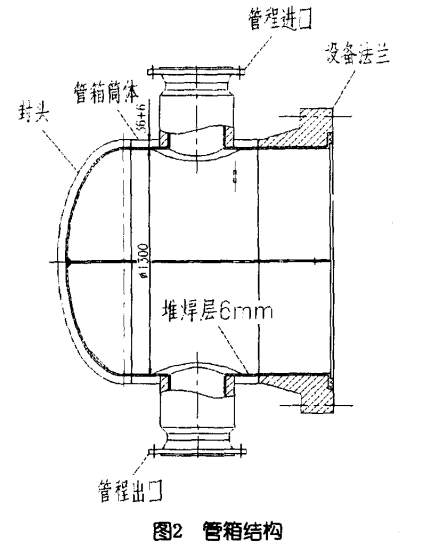

換熱器管箱結構設計換熱器的前端管箱宜設計成如圖2所示封頭管箱結構。此結構的優點：制造簡易，造價較低，便于換熱器管箱積垢的清理，且安全性較高。
設備法蘭結構設計由于管程介質具有強腐蝕性，故與介質接觸的材料必須采用防腐蝕的不銹鋼材料。由于不銹鋼材料的許用應力值相對較小，若設備法蘭采用純不銹鋼鍛件，將造成法蘭體積過大，不利于節約材料。綜上，法蘭材料采用低合金鋼加堆焊結構，法蘭的結構參照NB／T47023．2012《長頸對焊法蘭》進行設計。法蘭結構如圖3所示。

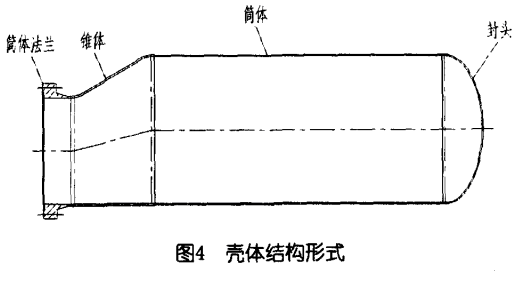

換熱器殼程及其內部結構設計由于釜式換熱器的殼程帶有蒸發空間，所以殼程的內徑大于管程的內徑，其間采用單斜錐體過渡。其結構形式如圖4所示。

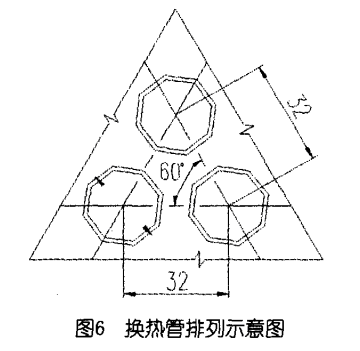

換熱管排管設計換熱管常見的排列方式主要有三角形排列和正方形排列兩種形式。三角形排列適宜于殼程介質較清潔，不易結垢且換熱管外不需要清洗的固定管板換熱器；正方形排列一般多用于需對換熱管外進行清洗的浮頭換熱器或U形管換熱器。本設備選用三角形排列。換熱管排列示意圖6。
接管開孔補強形式接管開孔的補強方式主要有補強圈補強和整體補強(即增加筒體或封頭的壁厚、整體鍛件或厚壁管結構)。本設備由于設計壓力較大且殼體厚度較厚，故采用整體鍛管結構。
