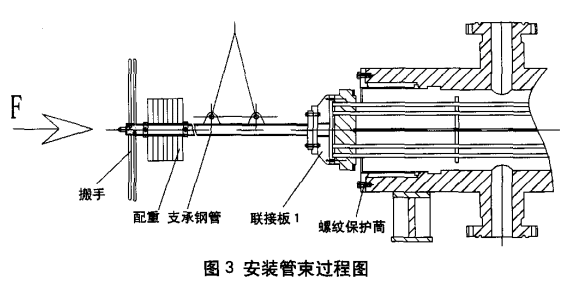

回裝管束回裝管束時必須將螺紋保護好，防止重物磕碰劃傷螺紋，造成總裝時旋合困難。該過程的安裝步驟為(見圖3)：(1)把拆卸工具的聯接板1與管板上的工藝螺孔用螺栓把好，然后聯接支承鋼管，把殼體固定，以防止殼體與管束一起竄動；(2)確定重心位置后吊起與拆卸工具聯接好的管束，并在管板密封面上粘好墊片，送入管殼體內，并沿殼體中心軸線移動吊車，使管束進入殼程殼體，當?shù)趵K碰到保護筒時，可以放松吊繩并將其向后移動，讓吊繩處在露在殼體外側管束的重心，當管束裝入殼體后，靠拆卸工具上的配重及起吊位置的變化來托起露在殼體外側管束剩余部分；(3)在支承鋼管后面施加推力．并逐漸移動吊繩的位置；(4)加大支承鋼管后邊的推力，平穩地將管束推至預定位置位。
安裝內件和分程箱(1)將彈性石墨墊圈裝好；(2)把拆卸工裝的連接板1與分程箱上的螺孔用螺栓把好；(3)由于分程箱的重量小，用配重調整找好重心，并吊平；(4)在支承鋼管后面施加推力將分程箱推到預定位置(見圖4)，上好分合環和頂壓螺栓，把頂壓螺栓上緊，注意要對稱把緊，漸漸增大扭矩；(5)上緊后對殼程進行水壓試驗。
安裝內件和密封盤(1)待殼程試壓合格后，用拆卸工具的螺紋頭將分程蓋板及墊片上好，把緊螺栓；(2)將壓環放在預定位置；(3)卸下殼體上的螺紋保護筒，按圖紙裝好墊片，借用密封盤上工藝拆裝孔螺紋將拆卸工具固定在密封盤上(見圖5)，用吊車吊起連接好的組件，找好中心后緩慢的將其送到預置的位置,在這一環節應檢測各零部件與殼體的對應尺寸,為下步安裝螺紋承壓環做準備。
旋合螺紋承壓環(2)在拆卸工具前端聯好聯接架，將聯接板1拆下,換上聯接板2，將螺紋承壓環、內外壓桿、內外壓環、壓蓋組裝到一起后,用工具的加長螺栓把聯接板2與壓蓋把緊，利用螺紋承壓環上的螺孔及匹配相對應的螺栓，將聯接板2把緊，徹底清洗內外螺紋(并涂抗高溫咬死劑)(2)由吊車吊起組裝件，配合使用手動葫蘆找正螺紋承壓環與設備中心軸線的同軸度，慢慢靠近縹紋端口，此時軸向推力不要過大，搬動前面的搬手讓螺紋承壓環能順利旋人殼體的內螺紋，并在此時要經常調整吊車和手動葫蘆位置以保持設備中心軸線與螺紋承壓環的同心度，當旋合進幾周后再一起搬動前后搬手加大旋合螺紋承壓環力量，但不可強行旋合研傷螺紋表面，當旋合到預定位置后，松開加長螺栓的螺母，去除把持在螵紋承壓環上的螺栓，卸下拆卸工具。完成全部裝配丁作（見圖6)
