    螺旋折流板換熱器是20世紀90年代由ABB集團開發出的系列產品，在實際應用中取得了良好的效果。螺旋折流板換熱器殼程具有強化傳熱和壓力降低的特點，尤其適合高黏度、易結垢、傳熱和壓力降受殼程控制的體系，因此在煉油、石油化工、化學工業、能源、食品加工和制藥等領域得到廣泛應用。目前，可用于螺旋折流板換熱器工藝計算的商業軟件很少，其中HTRI軟件中雖包含螺旋折流板換熱器的計算程序，但其計算結果過于保守，這就增加了此類換熱器設計和校核工作的難度。為了解決螺旋折流板換熱器的工藝計算問題，充分利用HTRI軟件中強大的物性分析、振動分析和優化設計等功能，開發了HelixTool程序用于螺旋折流板換熱器殼程傳熱系數和壓力降的計算，輔助HTRI軟件進行該類換熱器的設計和核算，其計算結果與Lummus(ABB集團魯姆斯傳熱公司)設計值吻合良好。

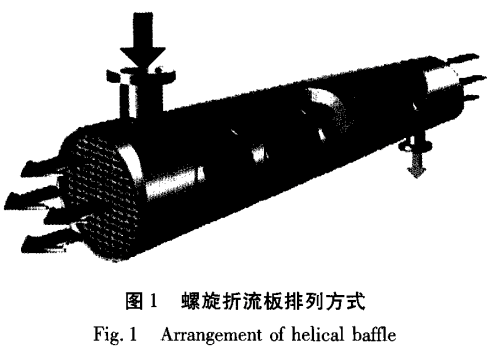

    1結構及特點螺旋折流板換熱器是通過布置折流板與管束形成一定夾角，引導殼側流體呈連續螺旋狀流動。該換熱器可分為連續型和搭接型。由于連續型的螺旋曲面加工困難，而且很難實現換熱管與折流板的配合，因此采用一系列的扇形平面板相互連接，形成搭接型。目前，4塊折流板相互搭接形成1個螺距的設計應用較為廣泛(見圖1)。

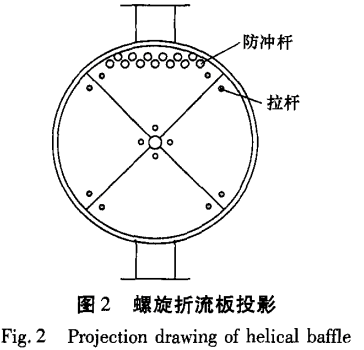

    在殼程進口處，為保證介質流速均勻，螺旋折流板換熱器管束一般采用防沖桿結構，防沖桿直徑為+16mm的鋼棒，分2層布置(見圖2)。

    殼程進、出口軸線上方或下方應布置折流板，有利于流體盡快呈螺旋狀流動。每塊折流板應至少布置3根拉桿，以保證折流板的穩定。同時，拉桿直徑和數量應滿足GB151—1999《管殼式換熱器》的相關規定。單弓形折流板換熱器中，殼程流體以z字形流動，流體流經每一塊折流板后都會產生返混，且滯留區內流體返混情況更加嚴重，從而影響了傳熱效果。而在螺旋折流板換熱器中，殼程流體以螺旋狀流過，其流動只有少量返混，死區幾乎沒有，更接近柱塞流，同時由于受到離心力作用，流體流過換熱管后形成脫離管壁的尾流，使邊界層得到充分分離，因此其換熱效果較好。螺旋折流板與弓形折流板相比，主要具有以下優點：

    ①強化殼程傳熱；

    ②降低殼程壓力降和結垢；

    ③提高處理能力；

    ④延長運行時間或設備壽命；

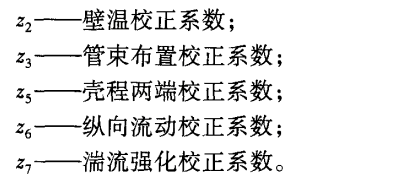

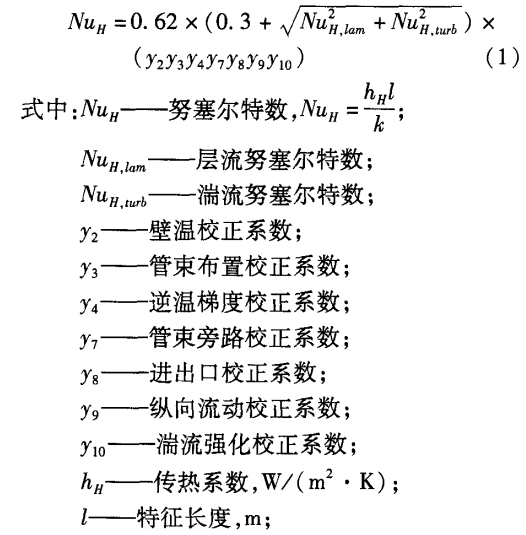

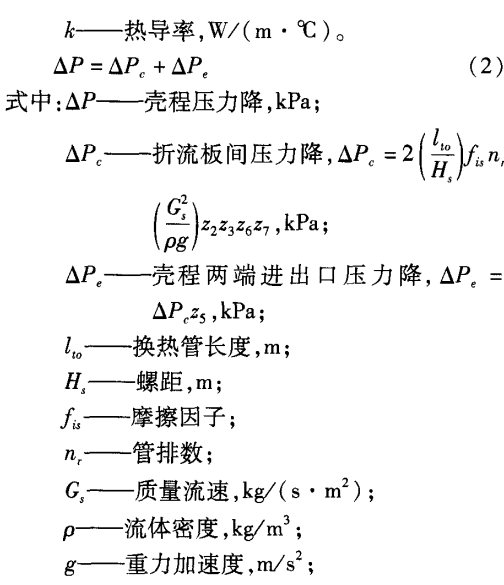

    ⑤降低振動風險和維修成本。2計算方法有關螺旋折流板換熱器計算方法目前應用最廣泛的是Stehlik在Bel1．Delaware方法的基礎上提出的經驗算法，其中殼程傳熱系數采用努塞爾特方程見式(1)，殼程壓力降方程見式(2)。

    利用計算流體力學(CFD)對殼側流體在螺旋折流板間的流動狀態進行分析，建立許多新的壓力降計算模型。M．R．JafariNasr等根據CFD軟件的模擬結果，建立了與傳熱系數相關的壓力降模型。HTRI軟件公司發現Stehlik壓力降模型中的湍流強化校正系數在雷諾數100～5000沒有很好的定義，因此也進行了CFD的模擬計算，并在Stehlik壓力降模型的基礎上進行了改進，進而提出了新的壓力降模型，但其適用范圍僅限于螺旋角在l0。-45.HTRI6．0軟件及以上版本采用了該模型的計算方法，但計算結果與Lummus設計值偏差較大。為了得到更為準確的螺旋折流板換熱器工藝計算結果，開發了HelixTool計算程序。該程序依然采用Stehlik提出的經驗算法，但對湍流強化校正系數進行了修正，修正后計算結果得到明顯改善。HelixTool程序以HTRI軟件為基礎，從中導人定性溫度下的密度、熱熔及動力黏度等參數，并在輸入殼程主要設計參數后快速計算出傳熱系數、壓力降和搭接位置。之后，再將得到的傳熱系數和壓力降輸入到HTRI軟件中，進而對螺旋折流板換熱器進行優化設計。

    3工藝計算結果對比由于螺旋折流板換熱器殼程傳熱系數的設計值很難得到，而HTRI軟件計算管程傳熱系數是準確的，所以可以通過比較換熱器的設計余量間接評價HelixTool程序計算殼程傳熱系數的準確性。在工藝條件和換熱器型號均相同的情況下，分別采用HTRI6．0軟件和HelixTool輔助HTRI6．0軟件對大量的螺旋折流板換熱器進行了核算。

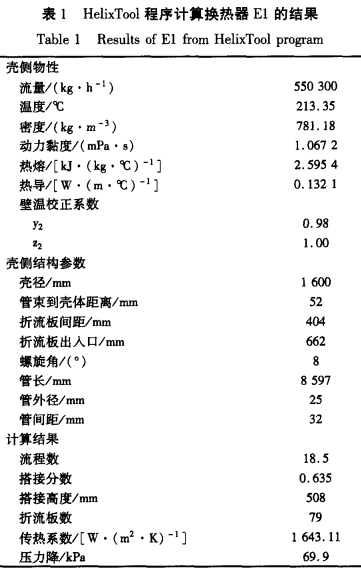

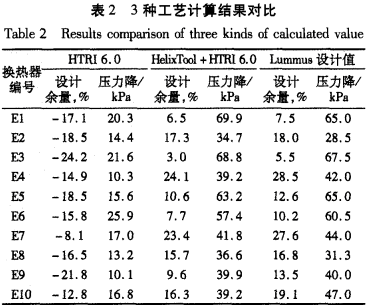

    表1為采用HelixTool程序計算換熱器E1的結果，其殼側物性從HTRI6．0軟件中導入。輸入殼側主要結構參數后即可得到傳熱系數、壓力降和搭接位置等參數。之后，將傳熱系數、壓力降、螺旋角、折流板間距等結構參數輸入到HTRI6．0軟件中進行計算，從而得到換熱器的設計余量。換熱器E1的設計余量為6．5％。3種工藝計算結果對比見表2。

    從表2可以看出，當HTRI軟件的設計余量還是負值時，螺旋折流板換熱器的設計值已為正值，且部分換熱器的Lummus設計余量還很大；HTRI軟件計算出來的殼程壓力降比Lummus設計值小很多，有的甚至只有1／3左右。如果采用HTRI軟件的結果進行換熱器設計，必然造成換熱器的選型偏大，而較小的壓力降可能會導致系統中其他設備的選型不準確，例如可能會使泵揚程的計算值偏小等。采用HelixTool輔助HTRI軟件計算出來的結果與Lummus設計值非常接近且偏保守。因此，可以使用該方法設計和校核螺旋折流板換熱器，其計算結果可靠，滿足工程設計要求。

    4結語HelixTool輔助HTRI軟件計算螺旋折流板換熱器的方法適合殼程物理性質隨溫度變化不大的單相流體。經與Lummus設計值對比，其計算結果吻合良好，因此可采用該方法對螺旋折流板換熱器進行設計與校核。同時，還可利用HTRI軟件自身優點對換熱器進行優化設計。
