    關鍵詞：繞管；繞管式換熱器；強化傳熱；螺旋流

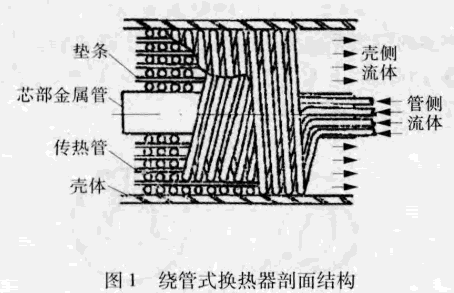

    繞管式換熱器的基本結構繞管式換熱器屬于管殼式換熱器的一種，是一種新型高效緊湊換熱器，廣泛應用于制藥、食品、石油、化工、冶金、電力和紡織等行業。繞管式換熱器主要由殼體、換熱管、芯部金屬管及墊條組成，如圖1所示。

    繞管式換熱器的筒徑由纏繞管束的總體尺寸3繞管式換熱器的應用前景繞管式換熱器是一種高效換熱器，具有不易結垢，管束補償性好，管內的操作壓力高，結構緊湊，單位負荷金屬消耗少等特點，特別適用于低溫氣體分離裝置。目前，繞管式換熱器多用于深冷裝置，如甲醇洗設備和空分設備。隨著新設計的提出和加工技術的改進，繞管式換熱器有著更廣闊的應用空間，可滿足不同工藝場合的需要，特別是多種流體同時換熱的場合、在小溫差情況下取得較大換熱量的場合，以及高壓力操作的場合。普通高壓管殼式換熱器一般采用浮頭式或U形管式，當壓力提高時，不僅造成殼體厚度加大，而且法蘭的強度等級要大幅提高，密封性能也難以保證。

    目前，繞管式換熱器已知的最高操作壓力可達22MPa，國內一些單位正在研究適應更高壓力的繞管式換熱器，以逐步替代煉油行業中一些高壓直管式換熱器。鎮海煉油化工股份有限公司經過幾年攻關，成功制作出首臺15CrMo纏繞式換熱器，該換熱器代替不銹鋼直管換熱器用于高溫?fù)Q熱，經過一年的實際運用，效果良好。15CrMo纏繞式換熱器的成功開發使用，拓寬了原來纏繞式換熱器的使用領域，為該換熱器在高溫環境下使用積累了經驗¨。繞管式換熱器雖然已經投入運用多年，但目前還有許多待改進的地方。不同結構形式的纏繞管各具特點，根據實際工況可選擇設計相應類型的換熱器以達到最佳效果。對于新型換熱器結構的優化設計，可通過試驗或數值模擬的方法驗證。特別是對于試驗操作難以實現的情況下，運用CFD方法建立理論模型，通過數值方法對繞管式換熱器內流體的流動狀態、傳熱和傳質過程以及受力情況進行計算機仿真模擬分析，可為優化繞管式換熱器提供研究方向。除了結構上的改進，繞管式換熱器也可與強化傳熱技術結合，如可采用粗糙表面、擴展表面的換熱管(螺紋管、肋片管、翅片管、波節管等；在流體流道中加入擾流裝置增強流體的湍動，破壞近壁處流體流層等。
