    1管殼式換熱器設計

    1．1初始設計在開始著手設計之前，應該首先清楚可選管子尺寸、殼體形狀、管束布置方式以及折流板形式。

    1．2換熱管尺寸選擇換熱管尺寸對換熱器大小和性能的影響總結為：(1)換熱器容積隨著換熱管直徑增大而增大；(2)殼程傳熱膜系數隨著換熱管直徑增大而降低；(3)總換熱系數和換熱面積隨著換熱管直徑增大而減��；(4)管側壓降隨著換熱管直徑增大而降低；以上應用實際對換熱管尺寸的選擇提供了依據。(1)首先，推薦采用中19的換熱管；(2)在設計適當增大管徑以改變壓降條件。

    1．3殼體類型選擇目前殼體形狀較多，最簡單的就是帶有折流擋板的單管程E型殼體，介質流動為逆向流動，這種流向設計，可以充分利用溫差效應，因此換熱管尺寸最小。如果需要多管程，則需要對對數平均溫差做出校正，以彌補因流體非完全逆流造成的誤差。通常情況下，需要設計多殼程換熱器。F型殼體有縱向折流板，該殼體可使流體接近雙管程純逆向流動，殼體內壓降與殼程流速平方以及管排數量成正比。對于相同的殼體尺寸和折流板數量的換熱器，由于縱向折流板原因，F(xiàn)型殼體內流體流速是E型殼體內流體流速的兩倍，而截面上的管子數相同。因此，F(xiàn)型殼體壓降比E型殼體的壓降高出四倍。同樣，對于G，H，J型殼體，G型殼體的壓降是E型殼體的壓降的二分之一。H型殼體的壓降是E型殼體的壓降的十六分之一。J型殼體的壓降是E型殼體的壓降的八分之一。綜合以上信息，在換熱器初始設計時筆者給出如下建議：(1)初始設計選擇E型殼體；(2)若需要多管程換熱器，可換成F型殼體，因?yàn)镕型殼體可以彌補多殼程引起的損失；。(3)如果存在管側壓降受限的情況，次再考慮用G，I4型殼體。

    1．4管束布置可換成J型殼體，其節距比(管間距與管板直徑之比)的比值越小，對于給定殼體形狀的換熱器，其換熱管數越多。所以，換熱器最小節距比首先取1．25，若殼側壓降受限，則需要逐步擴大節距比。管束布局分成兩類，內聯布置和錯列布置。內聯布置是指管子按照45。或者90。排列布置，適于機械方法清洗管壁面。錯列布置是指管子按照30�；蛘�60。排列布置，適于化學方法清洗管壁面。對于一個給定的換熱器殼體直徑，若采用錯列布置方式，則適合換熱管數量較多的場合。根據單位長度上的壓降與傳熱效率的關系，30。，60。，90。布管方式，他們的換熱性能基本類似。對于壓降不變的情況下，45。的布管方式可以提高10％左右的換熱性能。另外，在截面流速相同的情況下，45。的布管方式并非最佳選擇。關鍵是考慮換熱與壓降之間的關系。30。布管方式在不引起共振的情況下可以承受更高的流速。鑒于以上應用實際，在設計時給出以下建議：(1)若換熱器換熱管需要機械清洗，可以采用45。的布管方式；(2)若換熱器換熱管需要化學清洗，可以采用30。的布管方式；

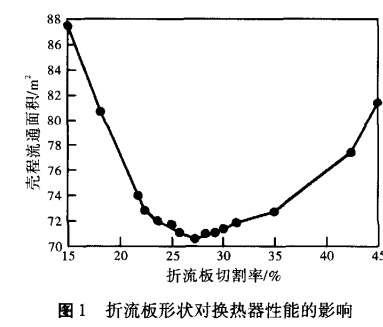

    1．5折流板形狀選擇折流板形狀對換熱性能的影響非常明顯，圖1是折流板切割率對換熱器折流板流通面積的影響。對于給定管子數量和折流板間距的換熱器，文獻均作了計算，在計算時，將所需面積這個變量轉換為管子長度和殼側壓降的函數，通過分析找到了優化數據，即折流板的缺口率為27％為最優折流板。如果采用缺口率為15％的折流板，將導致所需面積比最小值高出23％。如果采用缺口率為45％的折流板，將導致所需面積比最小值高出17％。其他條件不變，換熱器性能達到最優條件是折流板流通面積與折流板錯流流路面積大致相同。所以，改變折流板間距將引起最佳折流板切割率的點發生變化。而獲得折流板的最佳切割率時，換熱器折流板流通面積與折流板錯流流路面積基本相同。一旦殼體直徑與折流板切割率確定下來，折流板間距在基于折流板流通面積與折流板錯流流路面積相等條件下也可以確定下來。接下來考慮折流板形狀的選擇和換熱器空間的最優設計。目前關于換熱器折流板性能的比較分析的學術報告很少，只是一些涉及關于桿式折流板和螺旋折流板性能的研究報告。而對于換熱器折流板性能的研究有待進一步的研究。本文結合企業應用實際，在設計時有如下建議(1)首先選用單弓型折流板；(2)在遇到殼側壓降受限的情況下，可換成雙弓折流板或者三弓折流板；(3)采用特殊形式的折流板。充分考慮換熱器的空間大小后再確定折流板的切割率大小和間距。

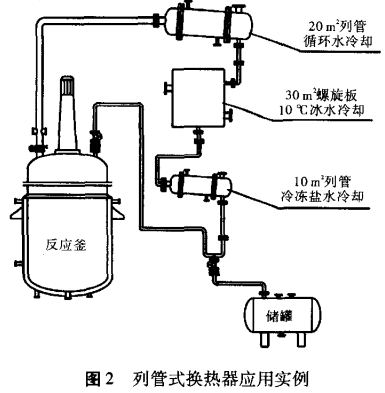

    2舉例杭州下沙生物科技有限公司一車間采用列管式換熱器。工藝要求：正己烷／甲醇減壓二級冷凝。熱側：正己烷／甲醇冷凝，進出口溫度15／10oC；流量0．4t／h。冷側：冷鹽水，進出口溫度5／7℃。選型：E型殼體，換熱器殼體尺寸為DN400／DN310，L=3050mm／2956mm，45。布管，(I)19換熱管，雙弓形折流板，折流板的缺VI率為27％，換熱面積20m／10m，如圖3所示。經過長期觀察，該列管式換熱器換熱性能基本穩定，能夠達到工藝要求。3結語根據工程應用實際，換熱器的設計時應遵從如下規則：(1)初始參數確定、換熱管尺寸、殼體類型、管束布置方式、折流板形狀等信息確定；(2)選擇折流板切割率的初始值；(3)結合Poddar給出的參考圖進行判斷。若殼側壓降需要控制，其壓降線將位于管側壓降線的左側(圖3所示)。

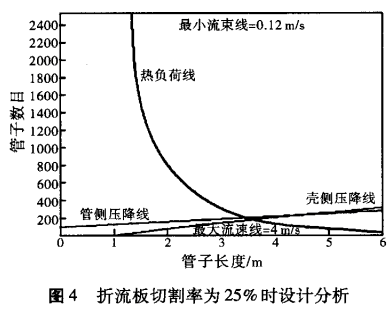

    增大折流板切割率將有助于減少壓降，進而使兩條線基本協調。由圖4可知，進一步增大折流板切割率并不能提高換熱性能，由于該方案不能充分利用殼側壓降。若管側壓降需要控制，采用推薦的折流板切割率不能充分利用殼側壓降。目前，降低折流板切割率和調整折流板間距有助于提高換熱器殼側流速和促進殼側熱傳遞，改變管程數是使管側壓降發生變化的一種手段。
